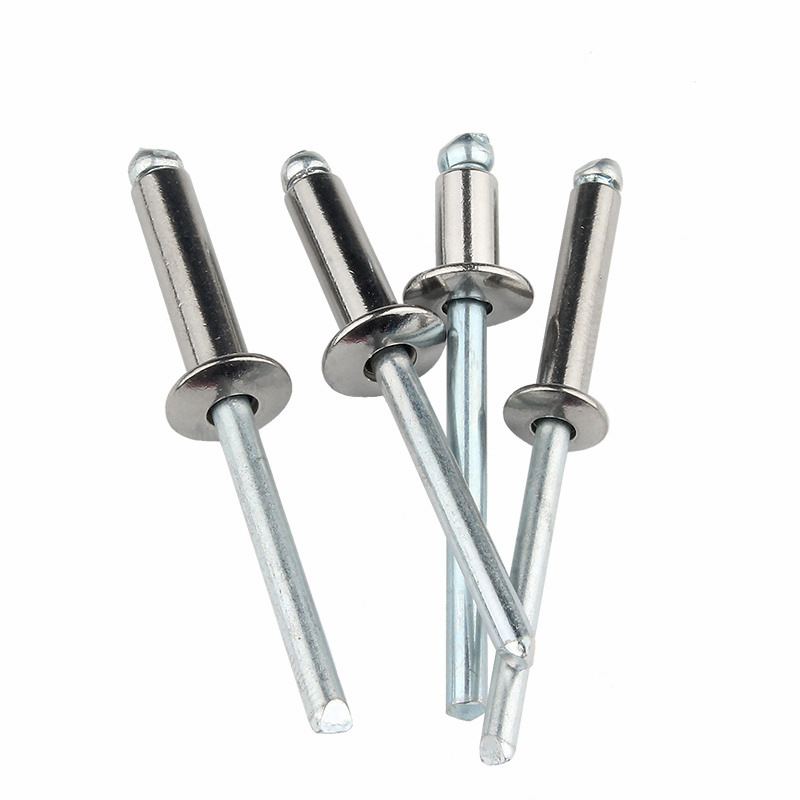

Slepé nýty, také známé jako trhací nýty, jsou trvalé mechanické upevňovací prvky, které se používají, když je přístupná pouze jedna strana obrobku. Skládají se z válcového těla (skořepiny) s trnem procházejícím středem. Během instalace je trn vtažen do pláště, což způsobí deformaci slepé strany a vytvoření sekundární hlavy, která sevře materiály dohromady.
Termín "slepý" se týká podmínek instalace, nikoli samotného spojovacího prvku. Tento typ nýtu je široce používán v automobilové montáži, výrobě plechů, leteckých konstrukcí, opláštění budov a obecné výrobě, kde je přístup omezen na jednu stranu.
Trhací nýt se skládá ze čtyř klíčových částí:
| Komponent | Popis |
| Tělo nýtu (skořepina) | Dutý válec s předtvarovanou hlavou (obvykle klenutá nebo zapuštěná) |
| Trn | Vnitřní představec s bodem zlomu navržený tak, aby se oddělil při specifické tahové síle |
| Nastavovací hlava (na nástroji) | Komponenta nástroje, která svírá trn a poskytuje tažnou sílu |
| Hlava na slepé straně | Deformovaná část vzniklá při tuhnutí, která upíná materiály z nepřístupné strany |
Princip činnosti: Nýtovací nástroj uchopí trn a vytáhne jej směrem ven. Když je trn vytažen, jeho zvětšená špička nutí tělo nýtu, aby se radiálně roztahovalo na slepé straně a vytvořilo hlavu ve tvaru žárovky. Při předem stanoveném tahu se trn zlomí v místě svého krčku a ponechá nastavený nýt na místě.
Výběr materiálu nýtu musí být založen na spojovaném základním materiálu, vystavení prostředí a požadavkům na mechanické zatížení.
Hliníkové nýty (s ocelovým nebo hliníkovým trnem)
Nejběžnější typ, vhodný pro generální montáž
Lehká, střední pevnost ve smyku a v tahu
Používá se pro plechy, vzduchotechnické potrubí, spotřební zboží, interiéry automobilů
Ocelové nýty (pozinkované nebo hladké)
Vyšší pevnost než hliník
Vhodné pro konstrukční aplikace a těžké materiály
Používá se v ocelových rámech, krytech strojů, průmyslových zařízeních
Nerezové nýty
Odolné proti korozi, vhodné pro venkovní a mořské prostředí
Vyšší pevnost a tvrdost vyžaduje výkonnější instalační nástroje
Používá se v námořním hardwaru, architektonických obkladech, zařízeních pro chemické zpracování
Měděné a mosazné nýty
Dobrá elektrická vodivost a odolnost proti korozi
Používá se v elektrických aplikacích, dekorativním kování, koženém zboží
Nýty Monel (slitina niklu a mědi).
Vynikající odolnost proti korozi v mořské vodě a chemickém prostředí
Vysoká pevnost a teplotní odolnost
Používá se v námořním strojírenství, chemických závodech, pobřežních strukturách
Průměr: Průměr nýtu se vztahuje k vnějšímu průměru těla. Mezi běžné velikosti patří 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Výběr průměru je založen na požadavku na nosnost: větší průměry nabízejí vyšší pevnost ve smyku a v tahu.
Rozsah uchopení: Toto je celková tloušťka spojovaných materiálů. Každá velikost nýtu pokrývá specifický rozsah uchopení, který obvykle poskytuje výrobce.
| Průměr | Typický rozsah uchopení | Tloušťka aplikace |
| 2,4 mm | 1,0~3,0 mm | Tenký plech a elektronika |
| 3,2 mm | 1,5~4,5 mm | Lehký plech |
| 4,0 mm | 2,0~5,0 mm | Montáž středního plechu |
| 4,8 mm | 2,5~6,5 mm | Obecné konstrukční spoje |
| 6,4 mm | 3,0~8,0 mm | Náročné aplikace |
Kritické pravidlo: Rozsah uchopení musí pokrývat skutečnou tloušťku materiálu. Pokud je nýt příliš krátký, nemůže vytvořit správnou slepou hlavu, což má za následek selhání spoje. Je-li příliš dlouhý, trn se nemusí čistě zlomit a přebytečné tělo bude vyčnívat.
Správná příprava otvoru je nezbytná pro spolehlivý výkon nýtu.
Průměr otvoru: Otvor musí být o 0,1~0,2 mm větší než průměr těla nýtu. Příliš velké otvory snižují pevnost ve smyku a umožňují pohyb kloubu. Poddimenzované otvory mohou poškodit tělo nýtu během zavádění a mohou způsobit potíže s usazováním.
| Průměr nýtu | Doporučená velikost otvoru |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4 mm |
| 4,0 mm | Φ4,1~4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5~6,6 mm |
Vzdálenost od okraje: Střed otvoru musí být nejméně 2× průměr nýtu od okraje materiálu. Nedostatečná vzdálenost od okraje vede k vytržení materiálu při zatížení nýtu.
Zarovnání materiálu: Všechny vrstvy musí být před vrtáním nebo děrováním řádně vyrovnány. Otřepy musí být odstraněny z obou stran otvoru, aby se zajistilo, že sedla těla nýtu lícují s obrobkem.
Krok 1: Vyberte správný nýt Potvrďte, že průměr, rozsah uchopení a materiál jsou vhodné pro danou aplikaci.
Krok 2: Příprava obrobků Vyvrtejte nebo prorazte otvory ve všech vrstvách. Odstraňte otřepy a očistěte povrchy. Spojte materiály k sobě, abyste zabránili oddělení během nýtování.
Krok 3: Vložení nýtu Nýt prostrčte otvorem z přístupné strany. Předtvarovaná hlava by měla sedět rovně na horní ploše. Zajistěte, aby tělo nýtu zcela procházelo všemi vrstvami.
Krok 4: Umístěte nýtovací nástroj Nasaďte příslušnou špičku na nýtovací nástroj. Umístěte špičku na trn nýtu a zajistěte plné zapojení.
Krok 5: Použití nástroje Stiskněte nebo aktivujte nástroj, abyste vytáhli trn. Pokračujte, dokud se trn nezlomí v určeném krčku. Správně usazený nýt ukáže, že slepá hlava je plně tvarovaná a zlomený trn je v rovině s tovární hlavou nebo mírně pod ní.
Krok 6: Kontrola instalace Zkontrolujte, zda:
Tovární hlava je usazena v jedné rovině s materiálem
Mezi materiály neexistuje žádná mezera
Hlava rolety je plně vytvarovaná (viditelná z přístupné strany vytažením materiálu, pokud je to možné)
Zlomení trnu je čisté a ve správné hloubce
| Přeběhnout | Pozorovatelné znamení | Pravděpodobná příčina |
| Neúplná slepá hlava | Slepá strana vykazuje malou nebo žádnou deformaci | Nýt je příliš dlouhý na tloušťku materiálu; nedostatečná tažná síla |
| Zlomený trn před usazením | Trn se zlomí bez upínacích materiálů | Nástrojový nosič je příliš malý; nýt příliš krátký; nadměrné nabalení materiálu |
| Poškozená tovární hlava | Praskliny nebo deformace na přístupné straně | Nadměrná síla; špatně seřízený nástroj; křehký materiál |
| Uvolněný kloub | Materiály lze po zatuhnutí oddělit nebo přesunout | Nesprávný rozsah uchopení; otvor nadměrný; nedostatečný cyklus nastavení |
| Trn zaseknutý v nástroji | Po přerušení se trn nevysune | Nosník opotřebovaný; cizí látky v nástroji; nesprávná velikost nosní části |
| Oválný nebo deformovaný otvor | Tvar dírky po usazení zdeformovaný | Otvor nadrozměrný; materiály špatně zarovnané; nadměrné boční zatížení |
Ruční nýtovací kleště Vhodné pro příležitostné použití a lehké aplikace. Dostupné modely pro průměry nýtů do 4,8 mm. Konstrukce páky se liší: jedna rukojeť pro malé nýty, složená pro větší velikosti.
Pneumatické nýtovací pistole Vzduchem poháněné nářadí vhodné pro velkosériovou výrobu. Nabízí konzistentní tažnou sílu a rychlejší časy cyklů. Vyžaduje se pro nýty s velkým průměrem a typy z nerezové oceli. Přívod vzduchu typicky 5~7 bar.
Bateriové nýtovací nářadí Přenosné a vhodné pro polní aplikace. Nabízí dostatečnou sílu pro většinu univerzálních nýtů do 4,8 mm. Technologie baterie poskytuje bezdrátové pohodlí, ale s omezenou kapacitou cyklu na jedno nabití.
Hydraulické a servo nýtovače Používají se pro těžké průmyslové aplikace, včetně vysoce pevných konstrukčních nýtů. Zajistěte přesné monitorování tažné síly a sledování dat pro zajištění kvality.
Výběr hubice: Každý průměr nýtu vyžaduje odpovídající hubici. Při změně velikosti nýtů je nutná výměna špiček. Některé nástroje nabízejí rychlovýměnné systémy pro efektivitu výroby.
Slepé nýtové spoje jsou typicky navrženy pro smykové zatížení (síly rovnoběžné s rovinou spoje), nikoli pro primární tahové zatížení (síly oddělující materiály od sebe).
Pevnost ve smyku je maximální síla, kterou může nýt odolat kolmo ke své ose. Toto je primární konstrukční parametr pro většinu přeplátovaných spojů.
Pevnost v tahu je maximální tažná síla, kterou může nýt vydržet podél své osy. Obecně nižší než pevnost ve smyku u většiny typů trhacích nýtů.
Únavové vlastnosti: Trhací nýty mají nižší odolnost proti únavě ve srovnání s plnými nýty v důsledku dutého těla a koncentrace napětí v otvoru trnu. Pro aplikace s cyklickým zatížením je třeba vzít v úvahu konstrukční nýty nebo vysokopevnostní typy (jako je monel nebo ocel).
Doporučení pro návrh spoje: Použijte více nýtů v střídavém vzoru spíše než jeden nýt v silně zatíženém spoji. Minimální vzdálenost mezi nýty je 3× průměr nýtu, aby nedošlo k zeslabení materiálu.
Nestejné materiály ve styku vytvářejí riziko galvanické koroze. Vyberte materiál nýtu kompatibilní se základním materiálem.
| Základní materiál | Doporučený materiál nýtu |
| Hliníkový plech | Hliník (přijatelný s ocelovým trnem) |
| Ocelový plech (lakovaný/nelakovaný) | Ocel (pozinkovaná) nebo nerezová ocel |
| Nerezový plech | Nerez |
| Slitiny mědi | Mosaz nebo měď |
| Mořské prostředí | Monel nebo nerezová ocel 316 |
Pravidlo: Nýty musí být katodické (ušlechtilejší) vzhledem k základnímu materiálu, aby se zabránilo urychlené korozi základního materiálu. Pokud si nejste jisti, izolujte tmelem nebo těsněním.
Utěsněné nýty: Vyznačují se uzavřeným koncem, který zabraňuje úniku vody nebo plynu středem. Používá se ve vodotěsných aplikacích, tlakových nádobách a konstrukcích vystavených povětrnostním vlivům.
Nýty s více úchopy: Navrženy tak, aby pokryly širší rozsah úchopů a snížily požadavky na sklad. Vhodné pro aplikace s různou tloušťkou materiálu.
Samořezné nýty (SPR): Instalují se bez předvrtaných otvorů. Nýt prorazí vrchní vrstvou a rozšíří se do spodní vrstvy. Používá se při montáži karoserií automobilů, zejména pro spoje hliníku a směsných materiálů.
Zalamovací nýty: Hlava trnu zůstává po usazení zachycena v těle nýtu a zabraňuje vypadnutí trnu. Vyžaduje se v aplikacích, kde by uvolněné trny mohly způsobit kontaminaci (zpracování potravin, elektronika).
Drážkované nýty: Vyznačují se drážkovaným tělem pro lepší vytahovací výkon v měkkých materiálech, jako je plast, dřevo nebo kompozity.
Nýty musí být skladovány v suchých, čistých podmínkách chráněných před vlhkostí a nečistotami. Hliníkové a ocelové nýty mohou ve vlhkém prostředí oxidovat, což ovlivňuje výkon tuhnutí a odolnost proti korozi.
Až do použití skladujte v původním balení
Udržujte vlhkost skladovacího prostoru pod 60 %
Vyvarujte se vystavení olejům, rozpouštědlům a průmyslovému prachu
Rotujte zásoby na principu „první do skladu“.
Nýty skladované po delší dobu (více než 24 měsíců) musí být před použitím zkontrolovány na korozi nebo degradaci
Vizuální kontrola (kontrola instalace):
Tovární hlava je zarovnaná a soustředná
Zlomení trnu je čisté a viditelné pod hlavou
Žádné praskliny nebo deformace na obou stranách
Zkouška tahem: Pravidelně testujte vzorky nýtů tahem pomocí tahového testeru, abyste potvrdili, že hodnoty smyku a tahu splňují specifikace. Minimální vzorek: 5 nýtů na šarži.
Test uchopení: Ověřte, že zbývající délka trnu uvnitř nastaveného nýtu je v přijatelných mezích (obvykle 0,5~1,5 mm pod povrchem hlavy).
Destruktivní kontrola: Proveďte příčný řez vybranými nýty pro kontrolu tvorby slepé hlavy a potvrzení odpovídající deformace materiálu. To je zvláště důležité při ověřování procesu a ověřování výměny nástroje.
| Problém | Okamžitá kontrola | Řešení |
| Nýt se protáčí v otvoru | Průměr otvoru je příliš velký | Nahraďte nýtem s větším průměrem; správnou velikost otvoru |
| Nelze vložit nýt | Průměr otvoru je příliš malý | Vystružte otvor na správnou velikost |
| Nástroj nemůže táhnout | Nesprávný nosič nebo opotřebovaná čelist nástroje | Vyměňte nosní díl; servisní nástroj |
| Trn se zlomí příliš brzy | Rozsah úchopu je příliš krátký | Použijte nýt s delší rukojetí |
| Trn se nezlomí | Nedostatečná tažná síla | Použijte výkonnější nástroj; zkontrolujte tlak vzduchu |
| Slepá hlava není vytvořena | Příliš dlouhý nýt nebo porucha nástroje | Ověřte rozsah uchopení; zkontrolovat činnost nástroje |
| Materiály se po vytvrzení oddělí | Nedostatečná upínací síla | Zkraťte rozsah úchopu; zvýšit přesnost uložení otvoru |
Tato příručka poskytuje základní informace pro výběr a instalaci trhacích nýtů. Pro kritické aplikace si prostudujte technické specifikace výrobce a proveďte kvalifikační zkoušky na reprezentativních sestavách před výrobou.
